電动汽車现有的储能架构主要采用锂電池组或者超级電容，由于其储存的電能形式為直流電（DC），因此需要AC-DC变流装置将電网侧的交流電转换為電池能够使用的直流電，这就使得AC-DC車载充電机成為電动汽車充電的一个重要装置。

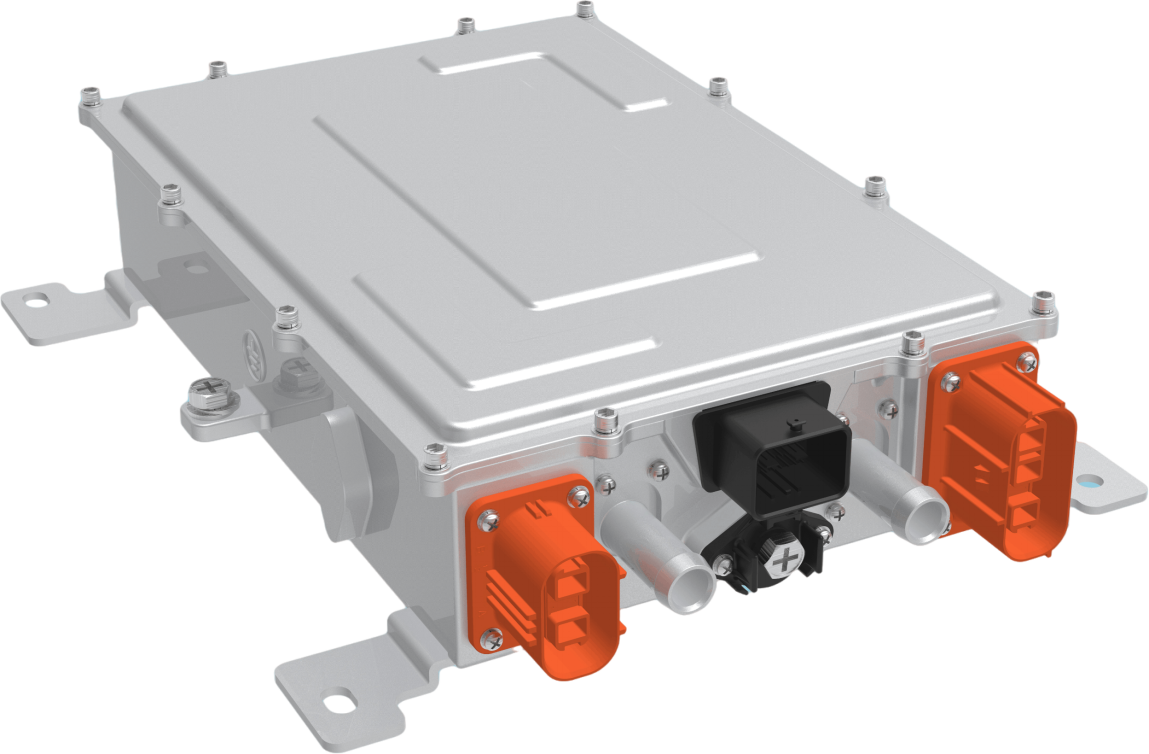

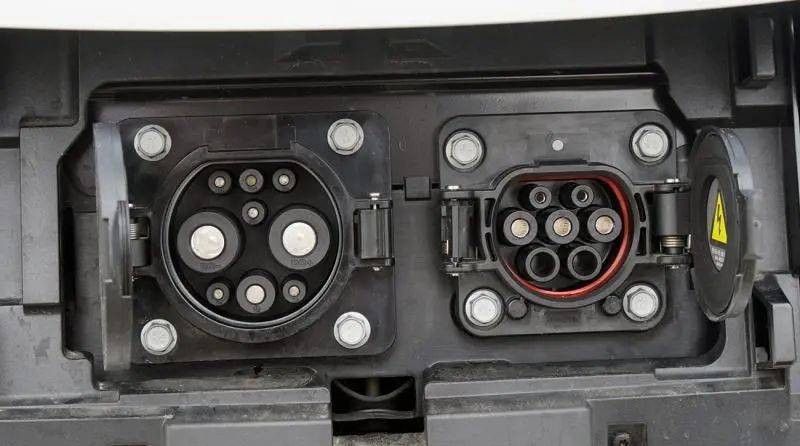

電动汽車充電口

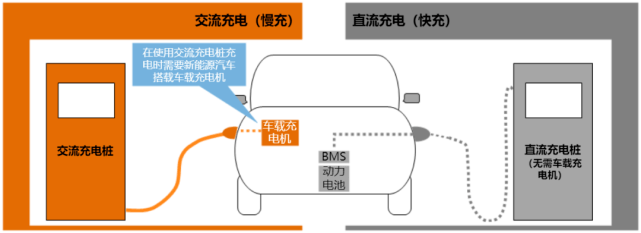

       電动汽車一般提供两个充電口，交流（AC）充電和直流（DC）充電，其中交流充電桩提供交流電，需配合車内的AC-DC電源转换模块，也就是車载充電机（On-Board Charger；OBC）完成電能形式的转换，从而对電池进行充電。

       而直流充電桩将AC-DC变流环节放在了車外，由于外部空间大，因此可以通过多个AC-DC模块的并联达到极大的充電功率，目前所谓的快充技术一部分就是基于直流充電桩来实现的。

       无论是交流充電桩还是直流充電桩，在对電池充電过程中，都要受到電池管理系统（BMS）的监控，BMS作為专门的電池管理单元，对電池的健康状态进行实时监控，包括对電池的充電管理，按照特定的充電曲線进行充電，从而有效地延長電池使用寿命。

       交流充電桩作為OBC的交流输入，其结构较為简单，主要包含電源接口和监控模块。

       充電时并不是在交流桩内部实现变流，而是通过車内的OBC实现AC-DC的转换，同时由BMS控制充電電流和電压的大小。

       家庭用電的插座為220V 10A，一般最大能提供的充電功率為2.2kw，因此，電动汽車使用交流充電一般也需要安装专门的充電桩，以满足更大的充電功率，单相220V交流充電桩可达到7.4kw的功率。

       目前市面上電动乘用車的主流配置是3.3kw和6.6kw的車载充電机，常用PFC+LLC拓扑结构，该结构能够实现大约96%的转换效率和0.99以上的功率因数。

       為了满足國家電网的功率因数要求，車载充電机的前级一般為有源功率因数校正（Power Factor Correct；PFC）结构，后级部分采用LLC结构，通过電感和電容的谐振可以实现开关管的ZVS，从而大大降低了开关管的功率损耗。

       同样的，直流充電桩内部采用相似的变流结构，不同的是，部署在車外的直流桩不受物理尺寸的限制，在功率密度上要求没有車载充電机那么高，可以通过多模块并联的方式实现超大功率充電，能够实现100kw~200kw的充電功率。

       為了满足用户多样的化的充電方式需求，電动汽車需配备交流充電口和直流充電口，所以几乎每一辆電动汽車都需配备一台AC-DC車载充電机。

       随着電动汽車产销量的不断上涨，車载充電机生产企业也迎来了前所未有的发展机遇。
